機器特性

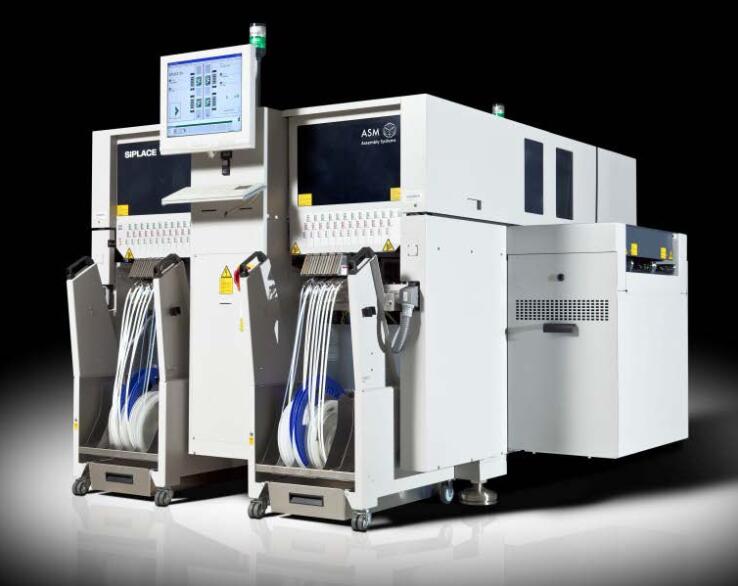

SIPLACE D4i

SIPLACE D2i

SIPLACE D1i

懸臂數(shù)量

4

2

1

貼裝頭數(shù)量

4

2

2 or 1

貼裝性能

IPC 速度

57.000 cph

27.200 cph

13.000 cph

SIPLACE 基準評測

66.000 cph

31.000 cph

15.000 cph

理論速度

81.500 cph

40.500 cph

20.000 cph

元器件范圍(mm2)

01005 to 18,7x18,7

01005 to 27x27

01005 to 200x125

貼裝頭特性

12 nozzle Collect&Place head

Pick&Place head

6 nozzle Collect&Place head

貼裝準確性

± 50 μm/3σ

± 30 μm/3σ

± 52,5 μm/3σ

角精度

± 0,53 μm/3σ

± 0,053 μm/3σ

± 0,225 μm/3σ

傳送帶

傳送帶類型

SIPLACE 單軌, 靈活雙軌

傳送帶模式

異步, 同步

PCB 尺寸

50 x 50 mm2 － 610 x 508 mm2

PCB 厚度

0,3 － 4,5 mm2 (其他尺寸可根據(jù)要求定制)

PCB 重量

最大3 kg

元器件供應和供料

供料器容量

144個3 x 8 mm S供料器

90個3 x 8 mm S供料器

 90 個3 x 8 mm S供料器

供料器模塊類型

SIPLACE 華夫盤托盤(WPW), SIPLACE 料車

質量評級

拾取率

≥ 99,95% ¹

DPM 速率

≤ 5 dpm ²

照明等級

6 級照明度
